Ba bộ ngắt chân không được liên kết với nhau thông qua một bộ truyền động từ tính duy nhất, thực hiện đồng thời chức năng đóng và cắt mạch.
Bộ truyền động và cơ cấu truyền động liên quan được lắp đặt trong bình chứa và nắp bằng thép không gỉ, được phủ sơn tĩnh điện phù hợp cho ứng dụng ngoài trời.
Các cụm đúc cách điện bằng nhựa epoxy cyclo-aliphatic kỵ nước được liên kết cố định với nắp bằng bulông.
Bộ chỉ thị vị trí cơ khí bên ngoài, dễ dàng quan sát trên thân thiết bị, hiển thị trạng thái ĐÓNG/CẮT (CLOSE/OPEN) của bộ đóng lặp tự động (Recloser).
Bộ đóng lặp tự động được vận hành thông qua bộ truyền động từ tính điện áp thấp, được kích hoạt bằng cơ chế đóng/mở tụ điện tích hợp trong bộ điều khiển. Tụ điện được nạp thông qua bộ nguồn tích hợp bên trong.
Hai ắc quy chì kín khí 12V–7Ah tạo thành hệ thống nguồn dự phòng, cung cấp điện áp hệ thống 24V, đảm bảo thiết bị hoạt động ổn định trong trường hợp mất nguồn cấp chính.

Catalog

MÔ TẢ SẢN PHẨM

Đóng thiết bị (Close the recloser)

Bộ đóng lặp tự động (Recloser) chỉ có thể được đóng bằng phương thức điện.
Khi bộ điều khiển ở chế độ LOCAL (tại chỗ), có thể đóng Recloser bằng cách nhấn nút “I” trên bảng điều khiển phía trước.
Nếu thiết lập kết nối điều khiển từ xa phù hợp, Recloser có thể được đóng từ xa thông qua hệ thống SCADA qua giao tiếp truyền thông khi bộ điều khiển ở chế độ REMOTE (từ xa).
Vì lý do an toàn, Recloser không cho phép đóng bằng thao tác thủ công và không có cơ cấu riêng để thực hiện đóng bằng móc hoặc dụng cụ cơ khí.

Giới thiệu (Introduction)

Bộ đóng lặp tự động (Recloser) có thể được mở bằng phương thức cơ khí hoặc điện.
Khi bộ điều khiển ở chế độ LOCAL, Recloser có thể được mở bằng cách nhấn nút “O” trên bảng điều khiển phía trước.
Nếu thiết lập kết nối điều khiển từ xa phù hợp, Recloser cũng có thể được mở từ xa thông qua hệ thống SCADA bằng giao tiếp truyền thông khi bộ điều khiển ở chế độ REMOTE.

Mở thủ công (cơ khí) – Manual (Mechanical) Opening

Trong trường hợp xảy ra sự cố khẩn cấp, khi không thể thực hiện thao tác mở các tiếp điểm chính của Recloser thông qua bộ điều khiển (ví dụ: cửa tủ điều khiển bị khóa hoặc chức năng mở điện bị vô hiệu hóa), thiết bị có thể được mở an toàn bằng phương pháp cơ khí sử dụng móc cách điện tiêu chuẩn thao tác từ mặt đất.
Thao tác mở thủ công được thực hiện bằng cách kéo cần thao tác thủ công (vòng màu vàng) ở phía dưới đáy bình chứa một cách dứt khoát và ổn định.
Cơ cấu này sẽ thực hiện mở đồng thời cả ba cực của Recloser.
Recloser được trang bị cơ cấu thao tác thủ công an toàn và tin cậy.
Khi Recloser được mở bằng tay, cần hành trình thủ công sẽ được khóa, ngăn chặn mọi thao tác đóng tiếp theo của Recloser (trạng thái BLOCKED – khóa liên động).
Việc mở Recloser bằng tay thường xảy ra trong các tình huống khẩn cấp. Vì vậy, để đảm bảo an toàn, Recloser không thể thực hiện đóng điện bằng điều khiển điện khi thiết bị đang ở trạng thái mở thủ công.
Để đảm bảo Recloser luôn duy trì trạng thái mở, bên trong thiết bị được thiết kế cơ cấu ngăn không cho gửi lệnh đóng điện từ bộ điều khiển tại chỗ (LOCAL) hoặc bộ điều khiển từ xa (REMOTE).
Ngoài ra, nhằm tăng cường an toàn, công tắc Recloser vẫn được khóa cơ khí, ngay cả khi có lệnh đóng điện cưỡng bức từ bộ điều khiển.
Sau khi tình huống khẩn cấp kết thúc, để khôi phục chức năng đóng điện, cần đưa cần thao tác thủ công về vị trí ban đầu.
Sử dụng móc thao tác để đưa cần về vị trí vận hành thủ công ban đầu.

Tính năng (Features)

Bảo vệ chắc chắn bộ ngắt chân không (Securely encloses the vacuum breaker)

Áp dụng công nghệ đúc kín toàn bộ (full-forming technology), các bộ phận ngắt mạch được bao bọc bằng nhựa Epoxy kỵ nước cao cấp (Hydrophobic Epoxy Resin) với độ dày lớn, đảm bảo đặc tính cách điện vượt trội.

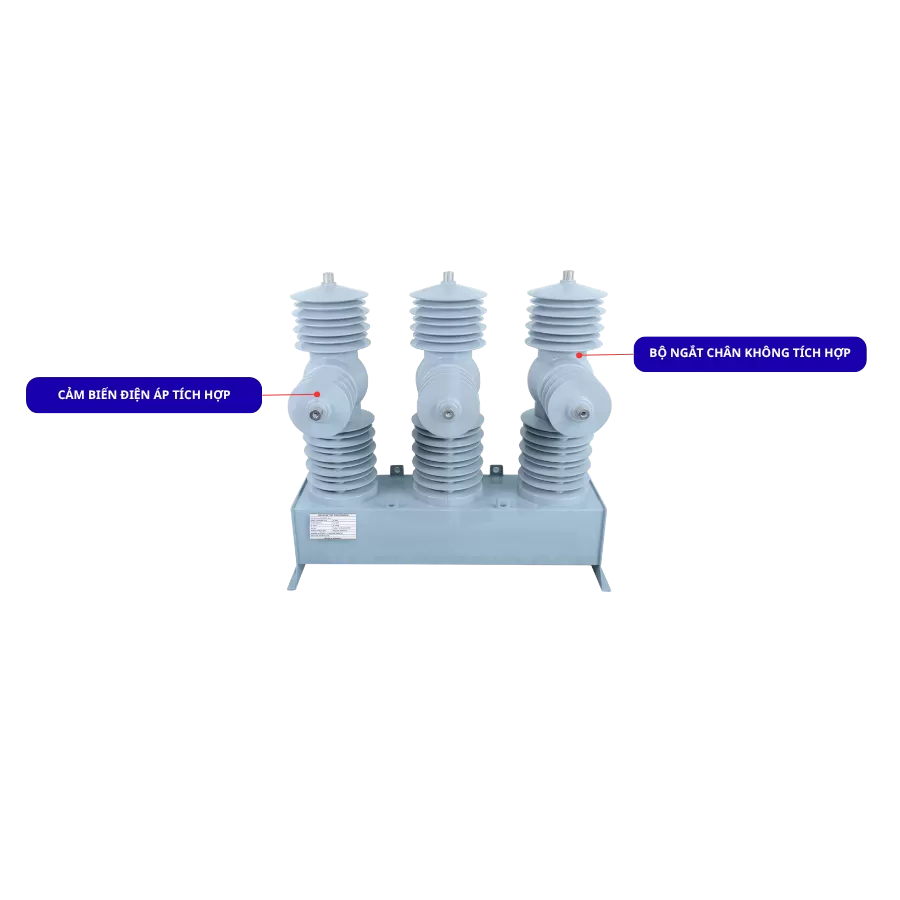

Cảm biến điện áp đường dây (Line voltage sensor)

Bộ đóng lặp tự động (Recloser) được tích hợp cảm biến điện áp tại đầu ra, cho phép thực hiện:

Đo điện áp.
Đo công suất.
Khóa hướng bảo vệ.
Phối hợp với các giao thức bảo vệ khác nhau.

Đo dòng điện (Measure current)

Mỗi pha được trang bị một biến dòng (CT) tích hợp ở phía đầu ra.
Cho phép đo dòng điện trên từng pha, phục vụ công tác giám sát, bảo vệ và vận hành hệ thống điện.

Thao tác khóa và ngắt thủ công (Manual lock and disconnect operation)

Bình chứa của bộ đóng lặp được trang bị cần thao tác thủ công, có thể vận hành từ mặt đất bằng móc thao tác tiêu chuẩn.
Cơ cấu này cho phép thực hiện đồng thời chức năng ngắt mạch và khóa cơ khí.
Cần thao tác thủ công giúp ngăn chặn việc đóng điện từ xa bằng tín hiệu điều khiển điện.
Vòng khóa thủ công khi ở vị trí hạ xuống chỉ có thể được khôi phục bằng thao tác cơ khí trực tiếp

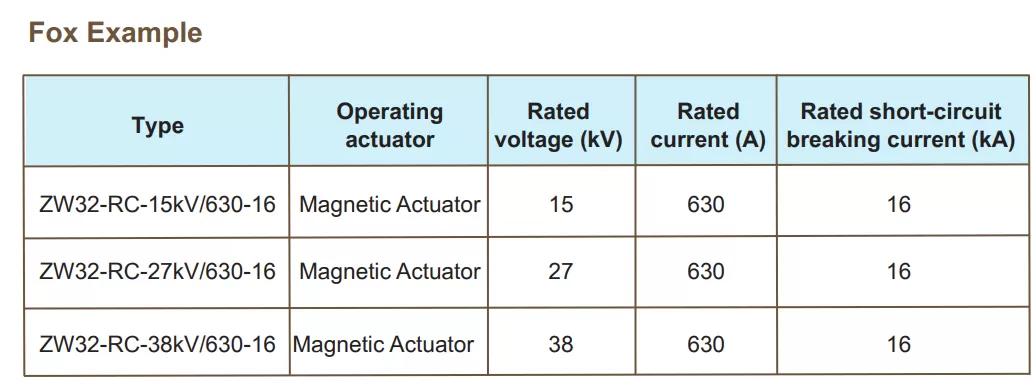

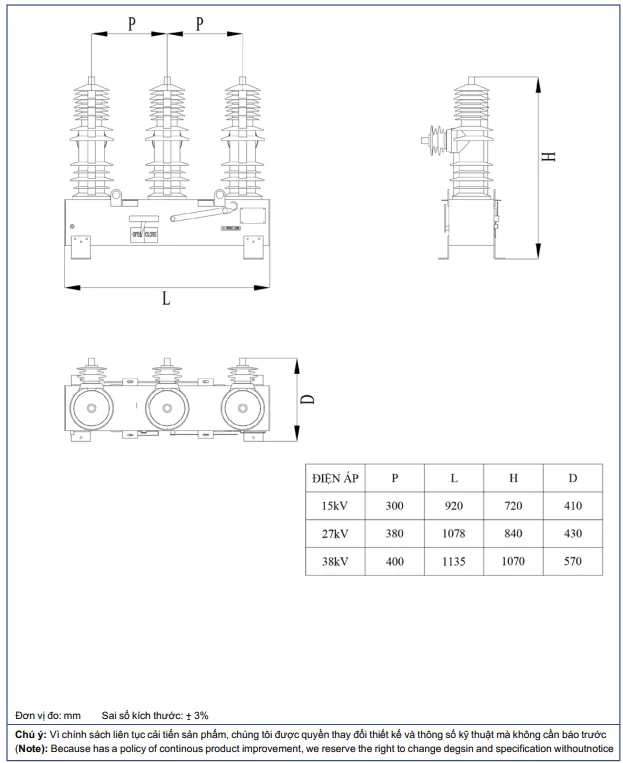

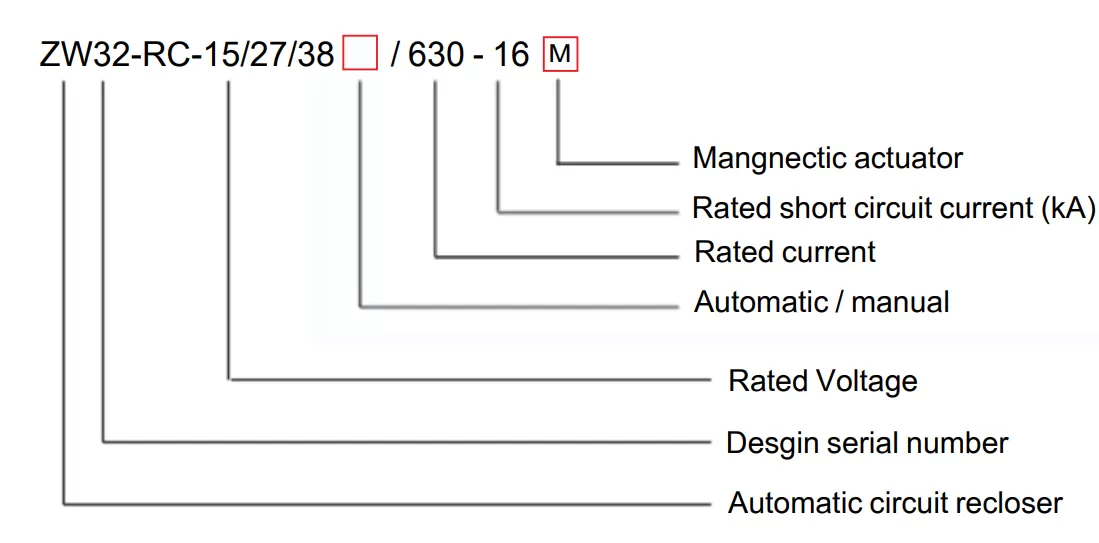

Thông số kỹ thuật (Technical Parameter)

Hạng mục thử nghiệm	15kV	27kV	38kV
Điện áp định mức (kV RMS)	15	27	38
Tần số định mức (Hz)	50/60	50/60	50/60
Điện áp chịu đựng tần số công nghiệp trong thời gian ngắn định mức (kV)	50	60	70
Điện áp chịu xung sét định mức (kV)	110	150	170
Dòng điện định mức (A RMS)	630/800	630/800	630/800
Dòng điện chịu đựng ngắn hạn định mức (kA/s)	16/3	16/3	16/3
Dòng điện chịu đựng đỉnh định mức (kA)	40 (50Hz) / 41,6 (60Hz)	40 (50Hz) / 41,6 (60Hz)	40 (50Hz) / 41,6 (60Hz)
Dòng điện cắt ngắn mạch định mức (kA)	16	16	16
Dòng điện đóng ngắn mạch định mức (kA)	40 (50Hz) / 41,6 (60Hz)	40 (50Hz) / 41,6 (60Hz)	40 (50Hz) / 41,6 (60Hz)
Bộ truyền động vận hành	Từ tính	Từ tính	Từ tính
Phương pháp dập hồ quang	Chân không	Chân không	Chân không
Môi trường cách điện	Cách điện rắn	Cách điện rắn	Cách điện rắn
Tỷ số CT	600A/1V*	600A/1V*	600A/1V*
Độ chính xác CT	0,5S	0,5S	0,5S
Số lượng cảm biến điện áp	6	6	6
Độ chính xác cảm biến điện áp	0,5	0,5	0,5
Tuổi thọ cơ khí (chu kỳ)	20.000	20.000	20.000
Trình tự vận hành định mức	O-0,3s-CO-2s-CO	O-0,3s-CO-2s-CO	O-0,3s-CO-2s-CO
Trọng lượng (kg)	90	110	160
